一本久久伊人热热精品中文字幕|国产成人无码免费看视频软件|成·人免费午夜无码视频蜜芽|亚洲一区二区三区日本久久九

芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動靜態(tài)表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國保潔

強(qiáng)生=

美國強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁 > 新聞中心

氨基改性硅油柔軟劑的表面張力、透水率、分層測試(三)

來源:日用化學(xué)工業(yè) 瀏覽 488 次 發(fā)布時(shí)間:2025-01-08


3)透光率測試


氨基改性硅油柔軟劑處理后,需要保證紡織物的透氣性。基于此,透光率保持至關(guān)重要。本文使用紫外分光光度計(jì)測定柔軟劑的透光率。


4)織物性能測試


以親水性作為織物性能判定依據(jù)。用靜態(tài)吸水時(shí)間表示水平鋪展織物,用標(biāo)準(zhǔn)滴管(25滴/mL)于織物上方2~3 cm處垂直滴下一滴水后開始計(jì)時(shí)。當(dāng)水在織物表面完全擴(kuò)散開并被吸收時(shí),記錄所用的時(shí)間,平行測試3~5次,最后取平均值。


2結(jié)果與討論


2.1水油分離對氨基改性硅油柔軟劑的影響

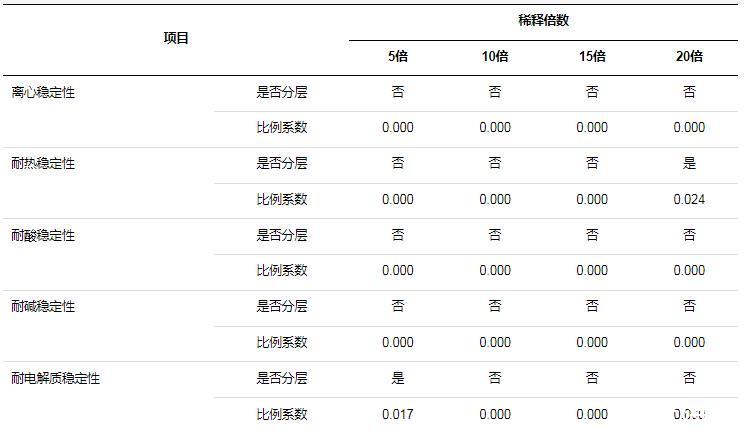

分層測試結(jié)果如表4所示。由表4可知,隨著稀釋倍數(shù)的變化,離心穩(wěn)定性、耐酸穩(wěn)定性和耐堿穩(wěn)定性測試下,溶液沒有出現(xiàn)分層的情況,而耐熱穩(wěn)定性、耐電解質(zhì)穩(wěn)定性兩個(gè)測試項(xiàng)目雖然出現(xiàn)分層情況,但是比例系數(shù)均在0.1以下,由此說明經(jīng)過稀釋后,氨基改性硅油柔軟劑保持較好的穩(wěn)定性。

表4分層測試結(jié)果


2.2表面張力對氨基改性硅油柔軟劑的影響

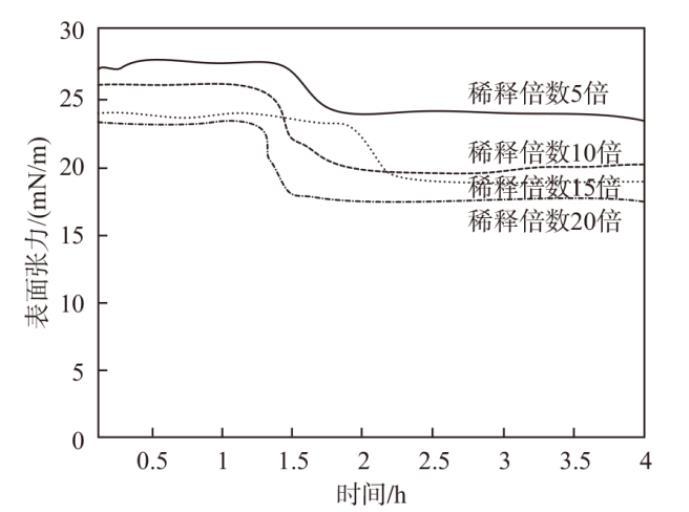

表面張力測試結(jié)果如圖4所示。由圖4可知,隨著稀釋倍數(shù)提高,氨基改性硅油柔軟劑的表面張力越來越?。浑S著時(shí)間的延長,雖然氨基改性硅油柔軟劑的表面張力出現(xiàn)下降波動的情況,但最終基本維持在一定的水平上,波動幅度不大,說明表面張力穩(wěn)定性較好,并不會受到稀釋程度較大的影響。

圖4不同稀釋倍數(shù)下表面張力測試結(jié)果對比


2.3透光率對氨基改性硅油柔軟劑的影響

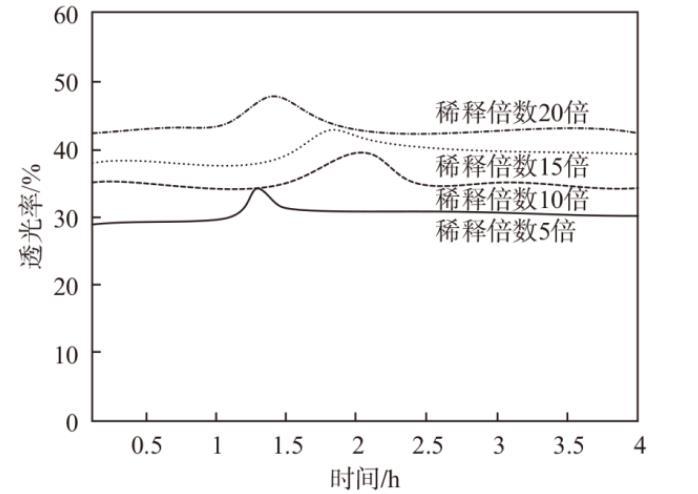

透光率測試結(jié)果如圖5所示。由圖5可知,氨基改性硅油柔軟劑稀釋倍數(shù)與透光率之間呈正比,這是因?yàn)樗肿拥脑黾邮沟萌彳泟┲邪被栌头肿又g的縫隙越大,增加透光率;隨著時(shí)間的延長,透光率前期存在小幅度的提高和下降過程,但最終也基本維持在一定水平上,證明透光率的穩(wěn)定性。

圖5不同稀釋倍數(shù)下透光率測試結(jié)果對比


2.4柔軟劑用量對織物親水性的影響

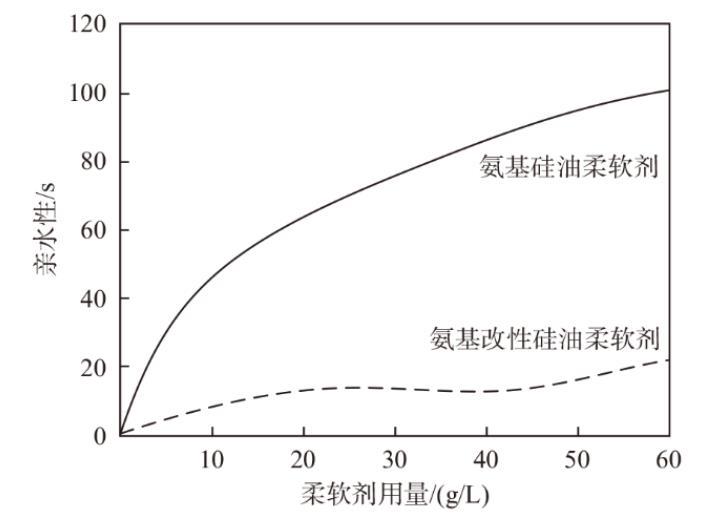

柔軟劑用量對織物親水性的影響如圖6所示。由圖6可知,未進(jìn)行柔軟整理織物的親水性為1.3 s,當(dāng)柔軟劑用量為10 g/L時(shí),織物的親水性比未整理織物均有所下降。經(jīng)改性前后的柔軟劑整理后織物的性能已存在較大差別,尤其是親水性差距明顯。當(dāng)氨基改性硅油柔軟劑用量為20 g/L,親水性為10.4 s,氨基硅油柔軟劑親水性為75.3 s;當(dāng)氨基改性硅油柔軟劑用量為50 g/L,親水性小于20 s,與改性前柔軟整理相比少了85 s,但比改性前提高4.5 s。由此可見,與氨基硅油柔軟劑相比,氨基改性硅油柔軟劑在親水性方面有所改善。

圖6柔軟劑用量對織物親水性的影響


3結(jié)論


對常用的硅油柔軟劑進(jìn)行改性制得氨基改性硅油柔軟劑,對其進(jìn)行各項(xiàng)指標(biāo)的測試,分析稀釋后各指標(biāo)的變化情況,得出稀釋穩(wěn)定性結(jié)果:


1)經(jīng)過稀釋后,耐熱穩(wěn)定性、耐電解質(zhì)穩(wěn)定性兩個(gè)測試項(xiàng)目雖然出現(xiàn)分層情況,但是比例系數(shù)均在0.1以下,氨基改性硅油柔軟劑保持較好的穩(wěn)定性;


2)隨著稀釋倍數(shù)提高,氨基改性硅油柔軟劑的表面張力越來越小,基本維持在一定的水平上,說明氨基改性硅油柔軟劑表面張力穩(wěn)定性較好,并不會受到稀釋程度較大的影響;


3)氨基改性硅油柔軟劑稀釋倍數(shù)與透光率之間呈正比,氨基改性硅油柔軟劑的透光率前期存在小幅度的提高和下降過程,但基本維持在一定水平上,表明透光率穩(wěn)定。


4)當(dāng)用量為20 g/L時(shí),氨基改性硅油柔軟劑親水性為10.4 s;當(dāng)用量為50 g/L時(shí),氨基改性硅油柔軟劑親水性小于20 s,與氨基硅油柔軟劑相比,氨基改性硅油柔軟劑在親水性方面有所改善。


国产日韩午夜视频在线观看| 麻豆av无码精品一区二区| 少妇扒开腿让我爽了一夜| 成人性生交大片免费看r链接| 特黄大片aaaaa毛片| 熟女人妻av五十路六十路 | AV天堂久久天堂色综合| 爆乳熟妇一区二区三区| av鲁丝一区鲁丝二区鲁丝三区| 亚洲av午夜国产精品无码中文字| 天天干天天日夜夜操| 黄片一区二区三区精品| 成人免费无遮挡无码黄漫视频 | 中文字幕乱码免费| 无码av天堂一区二区三区| 伊人影院在线观看不卡| av无码av天天av天天爽| 国内精品久久久久影院免费| 中文字幕av一区二区三区| 国产成人无码精品久久二区三区| 国产精品va无码一区二区| 无码无需播放器av网站| 乱子轮熟睡1区| 亚洲熟妇无码av另类vr影视| 黄网站色成年片在线观看| 久久亚洲av成人无码国产| 亚洲av成人综合五月天在线观看| 国产无套内射普通话对白| 亚洲人jizz日本人| 群交射精白浆视频| 99久久精品费精品国产一区二区| 国产精品夜夜春夜夜爽久久| 久久精品网站免费观看| 国产精品老热丝在线观看| 九九视频免费精品视频| 亚洲国产中文在线二区三区免| 亚洲国产福利一区二区三区| 少妇放荡的呻吟干柴烈火动漫 | 国产美女裸体无遮挡免费视频| 高清无码一区二区在线观看吞精| 成人精品免费视频在线观看 |
