合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 肺內(nèi)液表面張力的作用、臨床意義及測量方法（一）
> 微流控器件結(jié)構(gòu)對水/水微囊形成過程、界面張力的影響規(guī)律（一）
> 定性分析聚合物界面張力與系統(tǒng)黏度比之間的關(guān)系——實(shí)驗(yàn)部分
> 全自動表面張力儀測定原理及操作步驟【實(shí)驗(yàn)】
> 溶液針鐵礦法沉鐵方法，如何確定表面張力等參數(shù)值
> 石油磺酸鹽中有效組分的結(jié)構(gòu)與界面張力的關(guān)系
> 烷基-β-D-吡喃木糖苷溶解性、表面張力、乳化性能等理化性質(zhì)研究（一）
> 接觸角遲滯時(shí)氣~液界面張力的溫度敏感性對液滴蒸發(fā)過程的影響——結(jié)果分析、結(jié)論
> 超微量天平應(yīng)用實(shí)例：利用火試金法測定鉛精礦中銀含量
> 尿液中出現(xiàn)大量泡沫是不是得腎病？
推薦新聞Info
-
> 基于表面張力測試儀研究表面活性劑促進(jìn)浮選精煤脫水的機(jī)理（三）
> 基于表面張力測試儀研究表面活性劑促進(jìn)浮選精煤脫水的機(jī)理（二）
> 基于表面張力測試儀研究表面活性劑促進(jìn)浮選精煤脫水的機(jī)理（一）
> β-乳球蛋白質(zhì)納米纖維制備及界面吸附和界面流變行為分析——結(jié)果與分析、結(jié)論
> β-乳球蛋白質(zhì)納米纖維制備及界面吸附和界面流變行為分析——摘要、材料與方法
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響（四）
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響（三）
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響（二）
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響（一）
> 低張力氮?dú)馀菽w系的研制試驗(yàn)油井組方案設(shè)計(jì)及結(jié)果分析

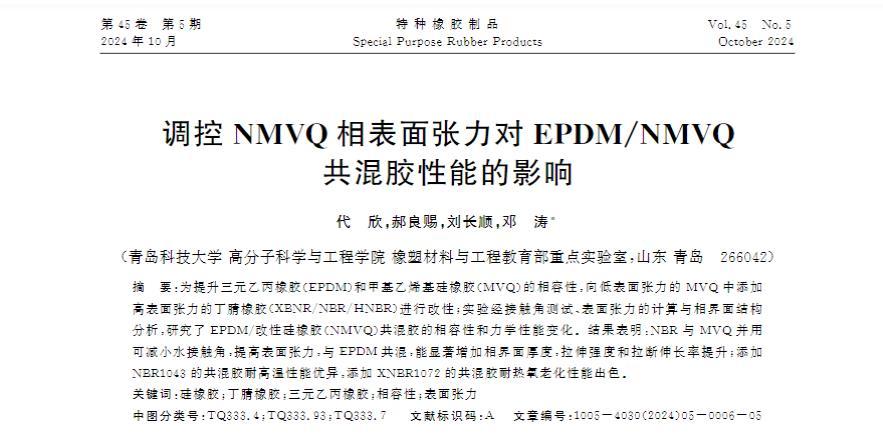

調(diào)控NMVQ相表面張力對EPDM/NMVQ共混膠性能的影響
來源： 《特種橡膠制品》 瀏覽 645 次 發(fā)布時(shí)間:2024-11-11
摘要：為提升三元乙丙橡膠(EPDM)和甲基乙烯基硅橡膠(MVQ)的相容性，向低表面張力的MVQ中添加高表面張力的丁腈橡膠(XBNR/NBR/HNBR)進(jìn)行改性;實(shí)驗(yàn)經(jīng)接觸角測試、表面張力的計(jì)算與相界面結(jié)構(gòu)分析，研究了EPDM/改性硅橡膠(NMVQ)共混膠的相容性和力學(xué)性能變化。
結(jié)果表明:NBR與MVQ并用可減小水接觸角，提高表面張力，與EPDM共混，能顯著增加相界面厚度，拉伸強(qiáng)度和拉斷伸長率提升;添加NBR1043的共混膠耐高溫性能優(yōu)異，添加XNBR1072的共混膠耐熱氧老化性能出色。

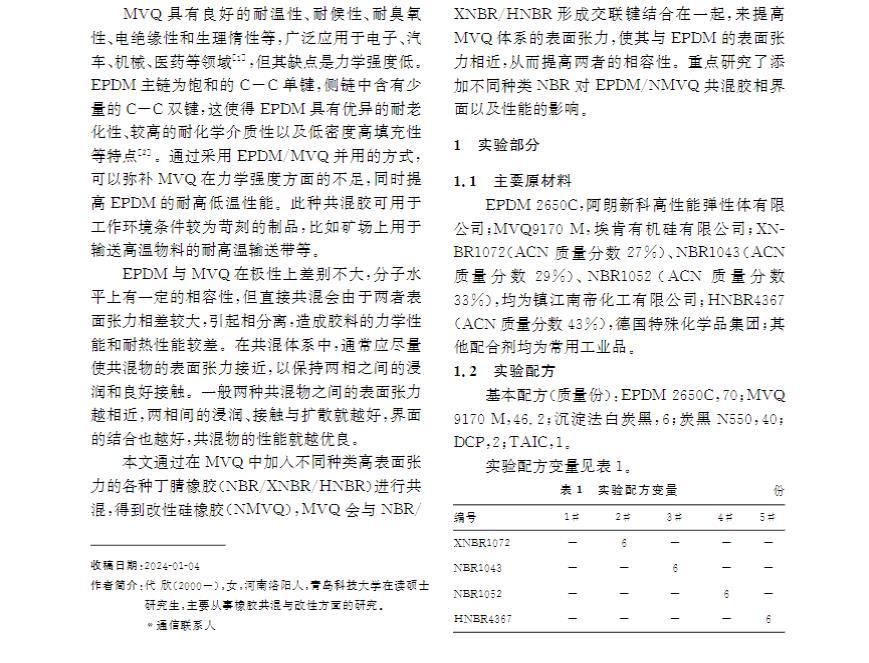

MVQ具有良好的耐溫性、耐候性、耐臭氧性、電絕緣性和生理惰性等，廣泛應(yīng)用于電子、汽車、機(jī)械、醫(yī)藥等領(lǐng)域，但其缺點(diǎn)是力學(xué)強(qiáng)度低。
EPDM主鏈為飽和的C——C單鍵，側(cè)鏈中含有少量的C——C雙鍵，這使得EPDM具有優(yōu)異的耐老化性、較高的耐化學(xué)介質(zhì)性以及低密度高填充性等特點(diǎn)。通過采用EPDM/MVQ并用的方式，
可以彌補(bǔ)MVQ在力學(xué)強(qiáng)度方面的不足，同時(shí)提高EPDM的耐高低溫性能。此種共混膠可用于工作環(huán)境條件較為苛刻的制品，比如礦場上用于輸送高溫物料的耐高溫輸送帶等。
EPDM與MVQ在極性上差別不大，分子水平上有一定的相容性，但直接共混會由于兩者表面張力相差較大，引起相分離，造成膠料的力學(xué)性能和耐熱性能較差。在共混體系中，通常應(yīng)盡量使共混物的表面張力接近，以保持兩相之間的浸潤和良好接觸。一般兩種共混物之間的表面張力越相近，兩相間的浸潤、接觸與擴(kuò)散就越好，界面的結(jié)合也越好，共混物的性能就越優(yōu)良。
本文通過在MVQ中加入不同種類高表面張力的各種丁腈橡膠（NBR/XNBR/HNBR）進(jìn)行共混，得到改性硅橡膠（NMVQ），MVQ會與NBR/XNBR/HNBR形成交聯(lián)鍵結(jié)合在一起，來提高M(jìn)VQ體系的表面張力，使其與EPDM的表面張力相近，從而提高兩者的相容性。重點(diǎn)研究了添加不同種類NBR對EPDM/NMVQ共混膠相界面以及性能的影響。
